數位天線百百款,到底數位天線有什麼差別,而室內型與室外型又是差別在哪?

室外型的天線接收的效果又差在哪?而接收的原理又為如何?

以下將會以我們的經驗來告訴大家!



 ---------------------------------------------------------------------------------------------------------

Q:室外型 與 室內型 的數位天線差別在哪?

A:

室內型的天線,通常是非指向性的,

非指向性的意思是說,

室內天線沒辦法決定要接收的方向,只能就擺放位置求得最好的接收效果,

所以 室內型的數位天線 會比 室外型的天線接收來的低,

而在商家在販售時,室內型天線在盒裝上寫的dB值接收增益,

都是有加上線上的小型放大器所計算出來的!



室外型天線,大部份都是指"魚骨天線"

接收的訊號值是從發射站過來,無經過放大器,最原始數位訊號,

由於是指向型的,所以接收訊號會比室內型的天線高出許多。

所以在數位工程架設時,為求穩定,一般來說都會選用室外型天線接收!





一般常見的室內數位天線,都是無方向性的,比較符合單機收視!





室外數位天線,都是有方向性的,接收會比室內型還要好,求穩定收視用。

而其接收的強度及穩定度,從天線設計的規格不一,而有差異化!





 ---------------------------------------------------------------------------------------------------------

Q:接收的數位電視訊號值,可以從數位機上盒來看的出來嗎?

A:

一般來說數位機上盒,都會有內建的訊息清單,來查看接收的訊號為何,

不過由於數位電視內建的訊號強度/品質的功能是較為陽春,

通常只要達到一定的訊號,不論訊號高低,顯示的強度與品質都是差不多的!

唯有使用儀器來檢測,才能精確的知道,實際接收的訊號高低為何!





---------------------------------------------------------------------------------------------------------

室外型數位天線接收原理為何?

數位訊號 經由 數位電視發射站過來後,

由天線的引向器,到達天線 主振子的接收纜線,

反射器會將經過的訊號,再反射到主振子,達到最好的接收效果!





新式與舊式數位天線有何差異?

很多人說,數位天線就是數位天線,還不是都一樣。

通常數位天線接收下來時,只要可以解碼,可正常收視,一般是分不出差別的。

只有在數位電視接收弱的地區可以分的出差異性!





日前某山區的社區,由於民視訊號接收不良,

導致社區內的住戶,民視頻道都無法收視,

於天線端調整原有天線的接收訊號。無論如何調整,

使用原本的數位天線,民視訊號皆無法達到正常水準,也無法正常收視!

最後使用 "指定數位頻率範圍" 所設計的數位天線,才將接收不良的問題解決!





---------------------------------------------------------------------------------------------------------

以下為實際訊號接收紀錄:

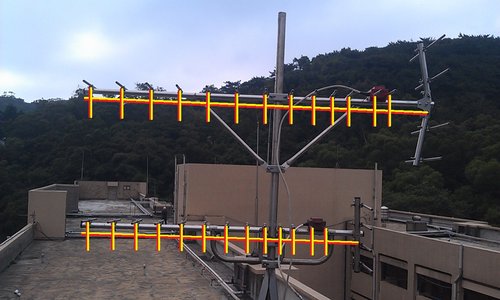

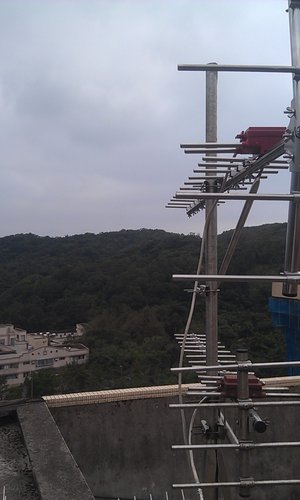

新式天線 與 舊式天線 朝向同一個發射站





新式天線 與 舊式天線的差別在於 引向器的距離不一樣

新式天線:設計專收530~602Mhz,政府發送的無線數位電視頻率

舊式天線:設計可接收530~680Mhz,除數位頻率外,包含以前公視 UHF 類比頻率

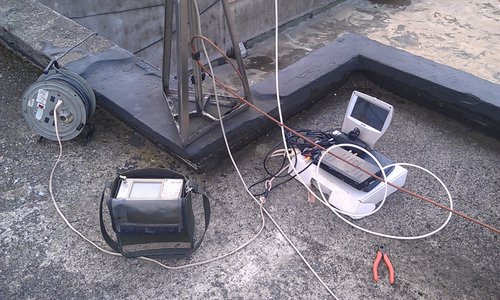

使用 "dB表儀器" 與 "數位機上盒" 測試數位電視訊號!





---------------------------------------------------------------------------------------------------------

舊式天線 (接收dB值 與 數位機上盒訊號值):

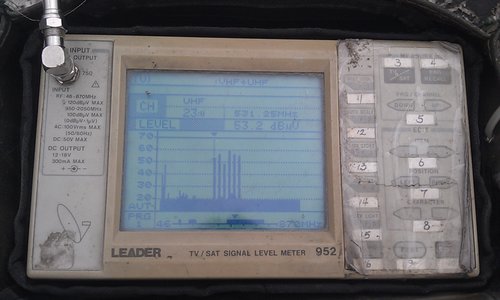

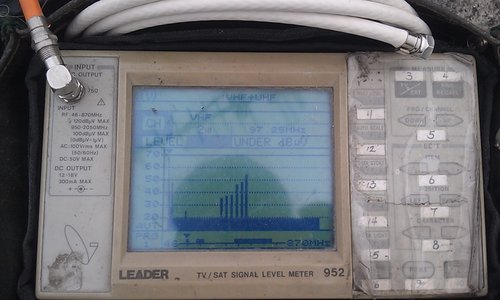

舊式UHF數位天線 DB值

中視/公視/民視 訊號都偏低!

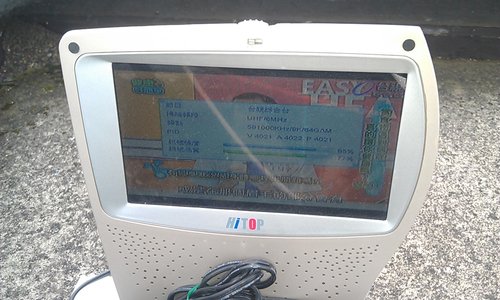

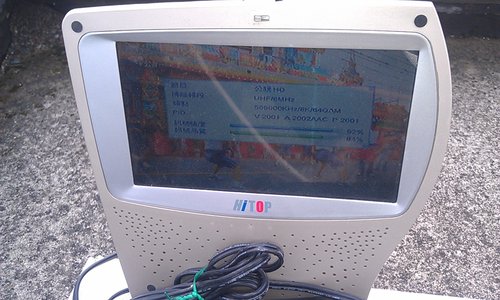

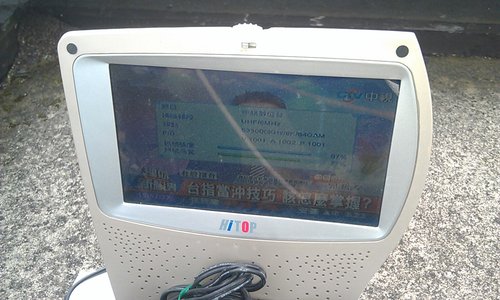

中視 - 數位機上盒訊號值

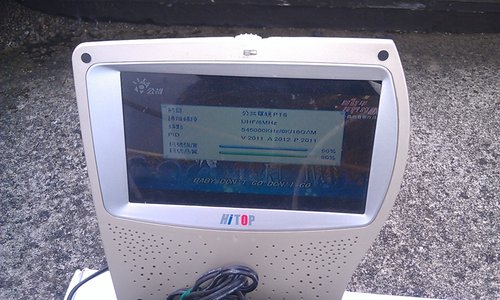

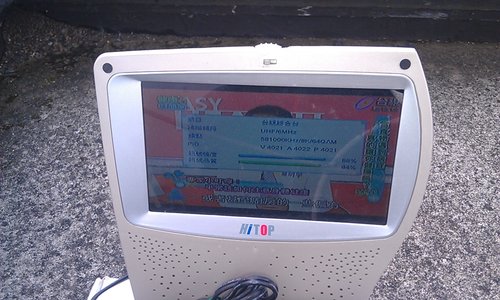

公視 - 數位機上盒訊號值

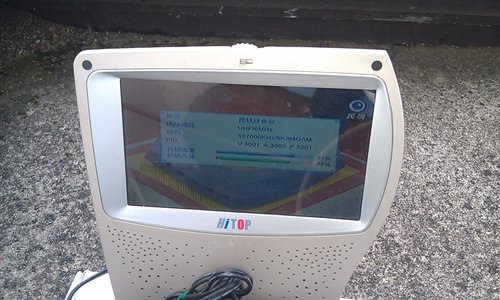

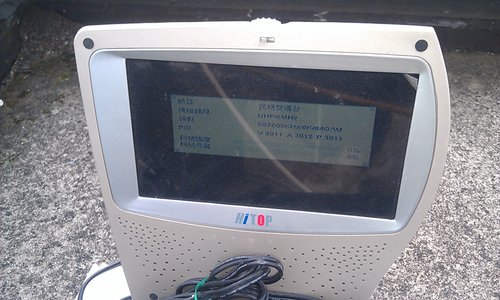

民視 - 數位機上盒訊號值   <---強度及品質都為0,完全不能接收!





公視HD - 數位機上盒訊號值

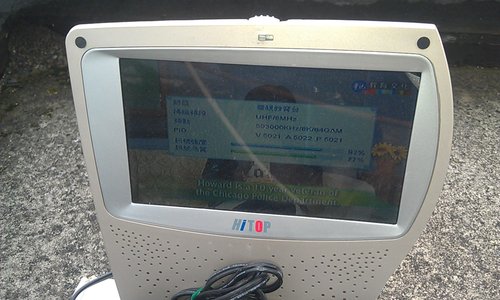

台視 - 數位機上盒訊號值

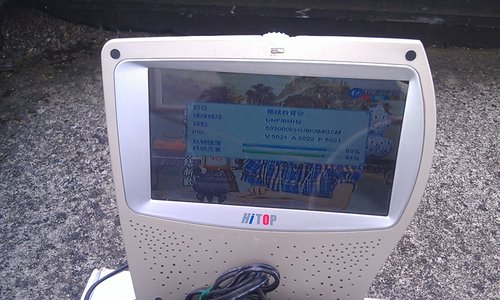

華視 - 數位機上盒訊號值





---------------------------------------------------------------------------------------------------------
新式天線 (接收dB值 與 數位機上盒訊號值):

新式UHF數位天線 DB值

接收訊號較好,且訊號較為平均穩定!

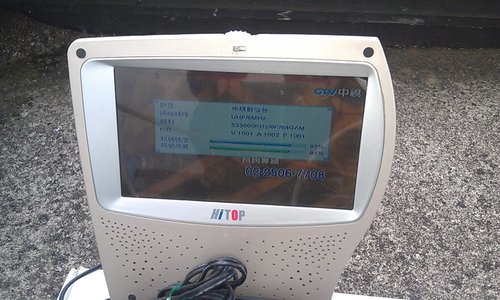

中視 - 數位機上盒訊號值

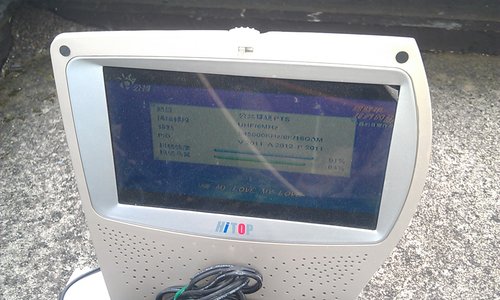

公視 - 數位機上盒訊號值





民視 - 數位機上盒訊號值 <---更換專用天線,已可以正常收視!

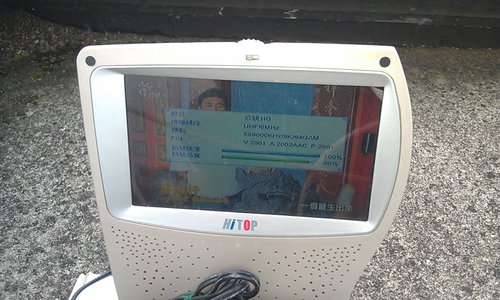

公視HD - 數位機上盒訊號值





台視 - 數位機上盒訊號值





華視 - 數位機上盒訊號值

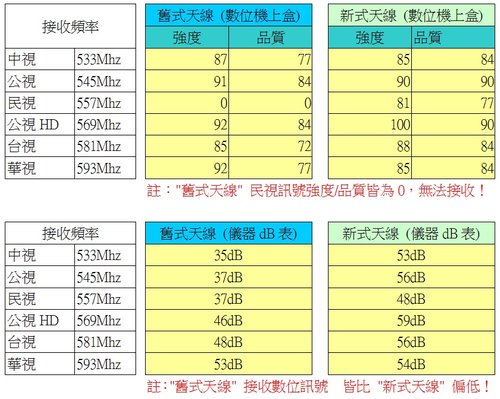

舊式天線 與 新式天線 接收訊號 比較表
