很多人遇到家中數位電視,受到汽車、機車 或 其他訊號干擾的困擾,

以下的文章可為各位解答為何干擾的原因。





常見的數位電視干擾分為:

(1)脈衝雜訊干擾:馬達、壓縮機、汽機車點火系統,所造成之干擾。

(2)移動干擾:週邊物體瞬間移動,造成接收訊號急速變化,所造成之干擾。





較常見的干擾源

常見的干擾源



------------------------------------------------------------------------------------------------------

數位電視受到干擾的原因:

相較於類比電視,數位電視收訊品質已大獲改善,而且比較沒有外來電波干擾的困惑問題。

不過數位電視,採用歐規DVB-T傳輸標準,而DVB-T接收機,

比較容易受外來脈衝雜訊(Impulse Noise)干擾影響,因而造成影像或聲音瞬斷。



外來雜訊干擾

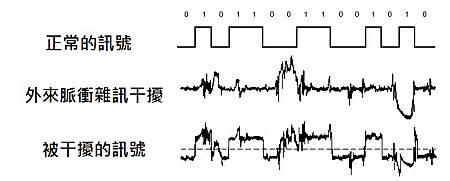

訊號被干擾的過程



一般家用電器用品如吹風機、冷氣機、馬達 及 摩托車引擎,都有可能產生脈衝雜訊。

汽車則是受到CDI點火,所發出的頻率,干擾數位訊號,

為避免數位接收機信號,受脈衝雜訊影響,

則建議如安裝室外天線時,儘可能避開車輛往來頻繁的道路旁。





------------------------------------------------------------------------------------------------------

為什麼汽車在充滿車輛的道路,還是收訊不錯,但家裡天線只要有機車經過,立刻不穩?



不是因為汽車的天線,有特別的方法可以對抗干擾,

而是車用機型,就是雙(或以上) tuner 的機型,

在解調時,看那一組 tuner 輸出封包,可以被解碼正確 (或錯誤率較低) 就用哪一組的封包..

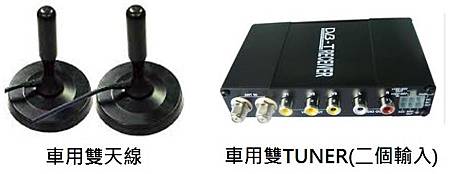

車用數位電視

車用數位電視設備

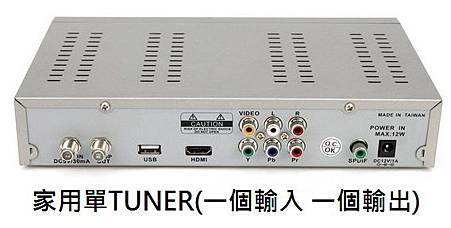

而家用機型則多為單 tuner 的機型,

當單一天線 RF 輸入信號品質,

無法讓 tuner 輸出的封包, 可被正確解碼 (包含超過錯誤修正能力) 時,自然就馬賽克連連..

家用數位電視

用數位電視設備



因為具備雙(或更多) tuner, 可接兩 (或多) 組位於不同地點的天線,會有較佳的抗擾能力,

但是要記得, 使用此類車用接收機時, 兩 (或多) 組天線不要放在一起;

也不要因為偷懶, 只使用一組天線, 並使用分配器,

透過分配器輸送到雙(或更多) tuner 的 RF 輸入端,這麼做是沒啥意義的..





------------------------------------------------------------------------------------------------------

汽車數位電視車機,抗干擾的設計

汽車行進時處於存在各種電磁干擾的複雜環境中,

因此汽車電子必須具有優秀的電磁相容性能。

車上的雨刷、電動機、燃油幫浦、點火線圈、空調起動機均可能為干擾源。

當我們只使用一隻接收天線來觀看數位電視,在做以上各種開關的切換時,

常會產生畫面停格,聲音出現暴音的現象,

如果使用兩隻天線接收來觀看數位電視時,這些現象便不會再出現。



抗干擾電路 和 雜訊濾波器:

干擾問題是電子產品設計與生產的技術藝術, 是一門專業學問,也牽涉到成本問題.

汽車的行動數位電視,有設計入相當多的抗干擾電路和雜訊濾波器,

尤其對來自引擎的干擾波, 所以它的成本較高, 售價當然也比家用的高出很多囉!

(車用數位電視 約8000元,家用數位電視 約2000元,價差四倍)

這就是汽車上的數位電視不會被干擾.....而家用的會被干擾的主要因素.



雙頻數位電視TUNER:

什麼叫做雙頻,為什麼雙頻收訊會比較好?

所謂的雙頻,就是內含二組調諧器,二組調諧器同時接收畫面,

再互相彌補彼此沒接收到的畫面,整合之後傳送到顯示器上,

因為畫面為數位資料所組成,所以接收時,難免會發生有些資料沒接收到,

而造成畫面輸出的延遲或破損,

如果只有一組調諧器,產生這種情況時,

就沒辦法有另一組調諧器來做支援彌補,所以畫面就會不穩定了。

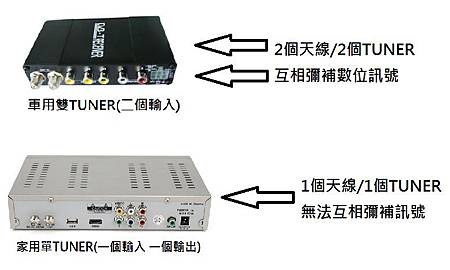

車用家用數位電視比較

家用/車用 數位電視接收設備 差異





 汽車數位電視傳輸路徑

汽車數位電視設備 遇到干擾訊號的 傳輸路徑





家用數位電視傳輸路徑

家用數位電視設備 遇到干擾訊號的 傳輸路徑





但是雙天線不代表雙調諧器哦,

很多店家都用雙天線來唬消費者說是雙頻,其實雙天線是說有二支天線來接收訊號,

但卻沒有雙調諧器來處理訊號,

就像水很多,但是水管很小一樣,還是不能發生效果。

市面有很多便宜的機型,主要是因為它只有單調諧器的原因。





------------------------------------------------------------------------------------------------------

附近車輛走動 (飛機、火車....),所引起的畫面跳動馬賽克甚或黑畫面

主要是因為汽機車是在運動中, 被其所反射的反射波,

到達接收天線的相位與振幅大小會急速改變,

導致主要電波路徑來的電波,所受的干擾狀態會急速變化,

等同於傳統類比電視,因反射波所造成鬼影。



車輛移動干擾

車輛移動干擾



若是由汽機車或飛機移動所造成的, 是會移動變化的鬼影,

不像被山或建物反射波的鬼影是不會變動的;



而台灣數位電視所採用的調變方式,

OFDM ( or COFDM, 稱為正交分頻多工) 內的子載波,

有一部份會因為反射波干擾的干涉效應,而變大或變小甚或不見,

此等影響若是固定值 或是變動和緩, 數位接收機可以計算補正回來,

但若其變動率, 超過數位接收機的容忍程度,就會導致解碼錯誤。



(以上部份文字版權,來自網路及各地區網友,為了推廣數位電視,故將資料統整)





------------------------------------------------------------------------------------------------------

汽車、機車、火車,數位電視干擾解決方法(施工經驗):

改善範例一:


位於台北市松江路,車流量大的馬路,

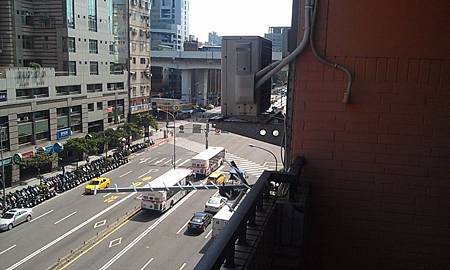

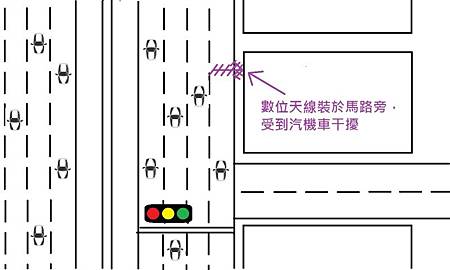

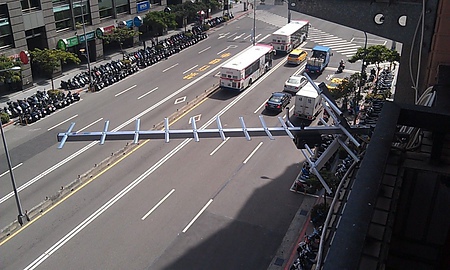

數位天線裝於六樓陽台 馬路旁邊,

車子行進時的干擾訊號,影響數位電視收訊,

車輛於紅綠燈停止時,干擾最為嚴重,完全不能收看!

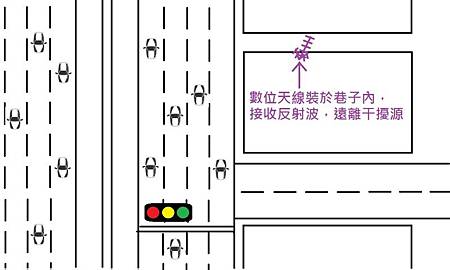

將數位天線安裝於六樓的巷子內,接收巷子內的數位訊號反射波,

因巷子內的數位訊號 較為微弱,

必須使用專業儀器dB表,才能克服架設!






數位天線裝於六樓陽台 馬路旁邊,

車子行進時的干擾訊號,影響數位電視收訊,

車輛於紅綠燈停止時,干擾最為嚴重,完全不能收看!






將數位天線安裝於六樓的巷子內,接收巷子內的數位訊號反射波,

因巷子內的數位訊號 較為微弱,

必須使用專業儀器dB表,才能克服架設!





------------------------------------------------------------------------------------------------------

改善範例二:



位於台北市北投區 關渡,

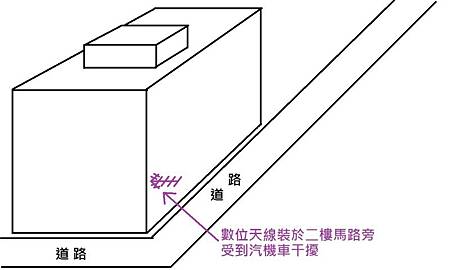

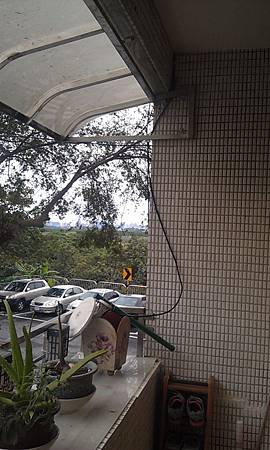

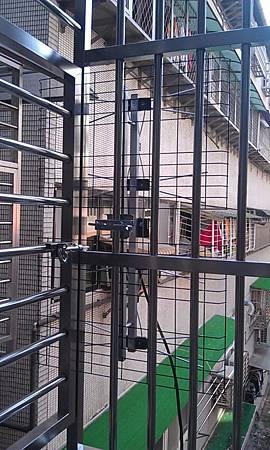

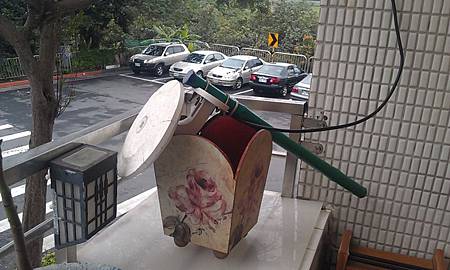

數位天線裝於二樓陽台 靠近馬路,

車子行進 或 停止 時的干擾訊號,影響數位電視收訊。

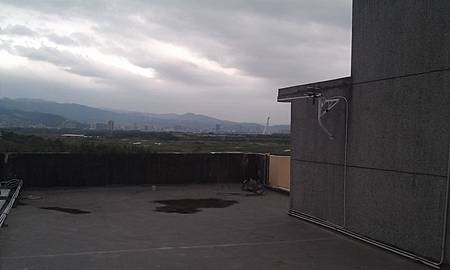

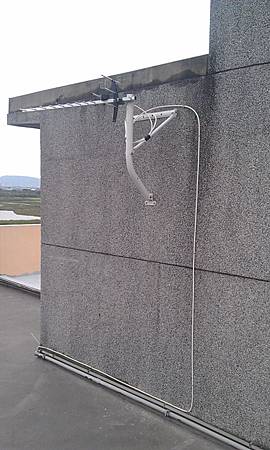

另外架設魚骨天線於頂樓內縮的位置,接收位置較高,

訊號較好較為穩定,遠離樓下馬路的干擾源。






數位天線裝於二樓陽台 靠近馬路,

車子行進 或 停止 時的干擾訊號,影響數位電視收訊。






另外架設魚骨天線於頂樓內縮的位置,接收位置較高,

訊號較好較為穩定,遠離樓下馬路的干擾源。





------------------------------------------------------------------------------------------------------

架設範例三:


位於台北市大安區,

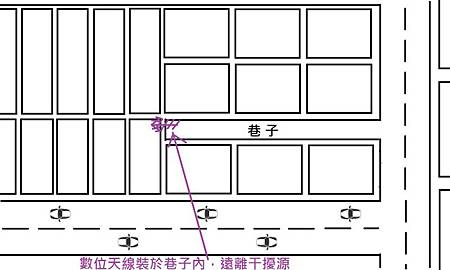

新架設數位天線於巷子內,遠離馬路的汽機車 干擾源!





IMAG832611.jpg IMAG8329.jpg

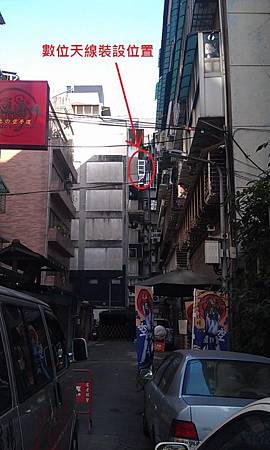

左圖為 數位天線 架設位置,

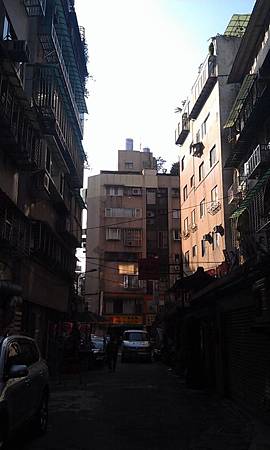

右圖為 數位天線 朝向的接收方向,

雖然前方有建築物擋到,不過使用專業儀器dB表,找到適當的角度及位置。






數位天線如果是裝於馬路旁,容易受到汽機車的干擾.....






新架設數位天線於巷子內,遠離馬路的汽機車 干擾源!





------------------------------------------------------------------------------------------------------

改善範例四 :

1378394160-4044513584_m.jpg  IMAG9551.jpg

1378541052-1427613322_m.jpg  IMAG9519.jpg

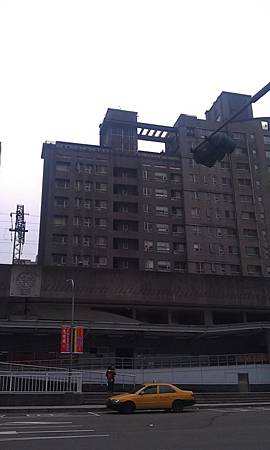

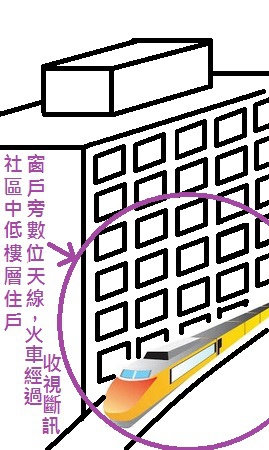

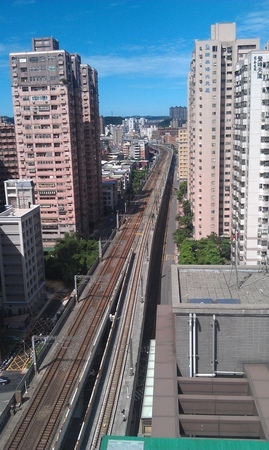

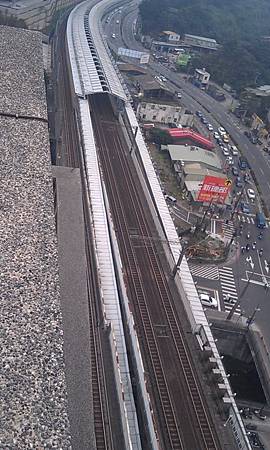

位於新北市汐止區 汐科火車站旁,新幹線社區。

社區住戶,原收視陽台架設的數位天線,

不過只要有火車經過,數位電視就會斷訊。

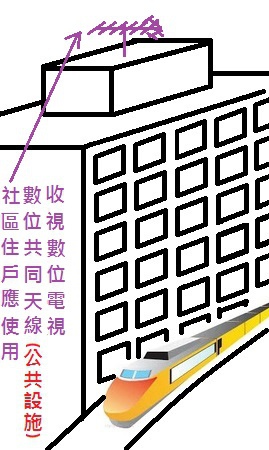

根據大樓管理條例來說,共同天線屬於公共設施! 就如同水、電、消防...等,

住戶擁有社區必需提供健全的共同天線,來收訊無線電視的一定權利,

只要有住戶要看無線數位電視,

社區或大樓的「管理委員會」,應將共同天線整修,維持完善狀態的義務與使命。

(此社區的數位共同天線,已由本公司架設安裝完成!)






位於新北市汐止區 汐科火車站旁,新幹線社區。

社區住戶,原收視陽台架設的數位天線,

不過只要有火車經過,數位電視就會斷訊。






根據大樓管理條例來說,共同天線屬於公共設施! 就如同水、電、消防...等,

住戶擁有社區必需提供健全的共同天線,來收訊無線電視的一定權利,

只要有住戶要看無線數位電視,

社區或大樓的「管理委員會」,應將共同天線整修,維持完善狀態的義務與使命。

(此社區的數位共同天線,已由本公司架設安裝完成!)
