外界的干擾有很多種,其中影響電視節目收看質量的主要有:
滾道干擾:50Hz ~ 幾百Hz的電源干擾。
網狀干擾:幾KHz ~ 幾十MHz的中、短波信號、手機、遊戲機和無線電信號。
雪花和橫線干擾:由日光燈、發動機和高頻設備産生。
--------------------------------------------------------------------------------------------------------
雜訊:
是指經過該設備後產生的原信號中,並不存在的無規則的額外信號,
並且該信號,並不隨原信號的變化而變化。
廣義的定義來說就是,在處理過程中,設備自行產生的信號,與輸入信號無關。
在一般情況下,信號電壓遠高於雜訊電壓,比值非常大,
信噪比(S/N)的單位用db來表示,
類比系統中的信噪比(S/N)的典型值為45~55db,
若為50db,則圖像有少量雜訊,但圖像質量良好;
若為60db,則圖像質量優良,不出現雜訊。
噪聲與干擾差別:
電視信號在傳輸過程中,噪聲和干擾,是影響圖像質量的主要因素。
來自 ”內部産生” 的連續隨機雜波,對有用信號的影響,我們稱為噪聲,
來自 ”外界信號” 侵入和有源器件,産生的諧波及雜波的影響,我們稱為干擾。
--------------------------------------------------------------------------------------------------------

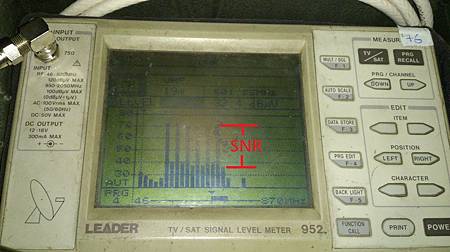

信噪比(S/N)(SNR)( signal to noise ratio) – 信號噪聲比/雜訊比:
信噪比,通常作為RF訊號測量使用。
在通訊系統的接收端測量,是科學與工程的度量,
用於比較訊號功率,與噪聲雜訊功率的相對強度,
是衡量音、視頻信號的質量的重要指標;用S/N 表示。
其定義為訊號強度之於雜訊強度的比率,通常用分貝(dB表示)。
與放大器的輸入電平、噪聲系數和放大器的串連級數有關。
噪聲越大,振盪越明顯,SNR越低,訊號品質越差。
信噪比(S/N)數值越高,表明它產生的雜訊越少,系統越穩定。
依測試方式來說明,依規範以固定功率,
在固定頻率下測得的感度值為S,
產品未使用時測得的感度值(噪音)為N
兩者單位皆為Db,故S/N=S-N(dB相除即數據相減)
以上述方式得知,如果噪音太大,S/N就會越小,故S/N越大,產品越佳。
數位電視,以"公視訊號QAM-16" 及 "其他訊號QAM-64" 來比較
公視訊號,相對比較容易接收 (C/N值較低,也可收視)
註:其他訊號如 中視/民視/公視HD/台視/華視,訊號皆為QAM-64傳輸
--------------------------------------------------------------------------------------------------------

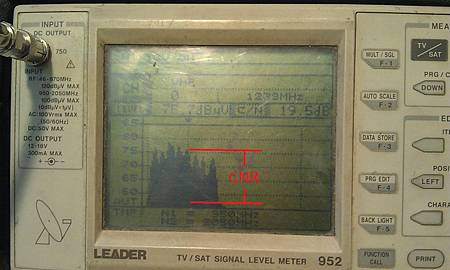

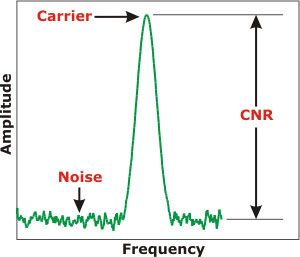

載噪比(C/N)(CNR) (carrier-to-noise) - 對比噪聲比:
載噪比,通常作為衛星通訊系統中測量使用。
表示”高頻載波”信號的功率與”噪聲”功率的相對強度,
是衡量射頻信號通道傳輸質量的重要指標,
也是反應”音/視頻”信號,經過傳輸解調後的信號質量。用C/N 表示。
高的載噪比(C/N),可以提供更好的接收率、更好的通信質量以及更好的可靠率,
載噪比(C/N)與信噪比(S/N)相似,是表示信號質量的尺度。
較佳的天線訊號,可以得到最大的載噪比值(C/N),
DVB廣播傳輸系統,屬於調製傳輸系統,因此採用載噪比指標(C/N)。
載噪比(C/N),代表了噪聲干擾,相對於調製信號而言的強弱程度。
噪聲干擾的絕對強弱是沒有意義的,因為不同的傳輸系統的信號平均功率不同,
而載噪比(C/N)則直接反應出了,調製信號與噪聲干擾間的相對強弱關係。
DVB傳輸系統,最終的信息傳輸的可靠性能,就是由載噪比(C/N)決定的。
信噪比(S/N) 是指傳輸信號的平均功率,與加性噪聲的平均功率之比。
載噪比(C/N) 指已經調製的信號的平均功率,與加性噪聲的平均功率之比。
通常都以對數的方式来計算,單位為dB。
--------------------------------------------------------------------------------------------------------
信噪比(S/N) 與載噪比(C/N)區别在於:
載噪比(C/N)中已調信號的功率,包括了傳輸信號的功率和調製載波的功率,
而信噪比(S/N)中僅包括傳輸信號的功率,兩者之間相差一個載波功率。
當然載波功率與傳輸信号功率相比通常都是很小的,
因而載噪比(C/N)與信噪比(S/N)在數值上十分接近。
對抑制載波的調製方式来说,兩者的值相等。
信噪比(S/N) 和載噪比(C/N),可以在接收端直接通過測量得到。
在衛星系统中,一般採用載噪比指標(C/N);
而在RF系统中,一般採用信噪比指標(S/N)。
實際數位通信系統的可靠性性能,

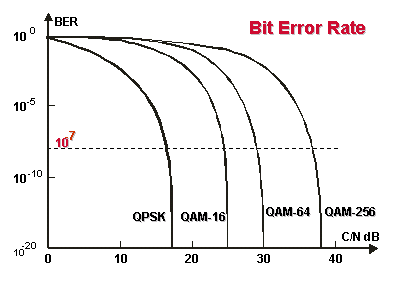

常以一個載噪比(C/N)對誤碼率(BER)的關係曲線來描述的,
曲線的橫座標座標為載噪比(C/N),縱座標為誤碼率(BER)
--------------------------------------------------------------------------------------------------------
誤碼率 (Bit Error Rate,BER) - 誤比特率/位元錯誤率
是指一定時間間隔內,傳輸訊號中錯誤位元的個數,對傳輸的總位元數的比值。
簡單來說,就是在一定時間內,收到的數位信號中,發生差錯的比特數,
與同一時間所收到的數位信號的總比特數之比,就叫做”誤碼率”,也可稱"誤比特率”。
誤碼率=錯誤碼元數/傳輸總碼元數。
誤比特率=錯誤比特數/傳輸總比特數。
更確切地說,誤碼率(BER),是碼元在傳輸系統中被傳錯的概率。
誤碼率(BER)是衡量在規定時間內,數據傳輸精確性的指標,
這物理量可以評估通信系統中資料流,受到噪聲、幹擾、失真等的負面影響。
對於數字通信系統來說,差錯率越小,可靠性越高。
誤碼的產生是由於在信號傳輸中,
衰變改變了信號的電壓,致使信號在傳輸中遭到破壞,產生誤碼。
噪音、交流電或閃電造成的脈衝、傳輸設備故障及其他因素都會導致誤碼。
(比如傳送的信號是1,而接收到的是0;反之亦然)
各種不同規格的設備,均有嚴格的誤碼率定義,
如通常 "視頻"/"音頻" 雙向光端機的誤碼率應該在億分之一
(BER)≤1.0E-8。(1/100000000)
誤碼率較高,電視訊號品質會降低,收視會較不穩定!

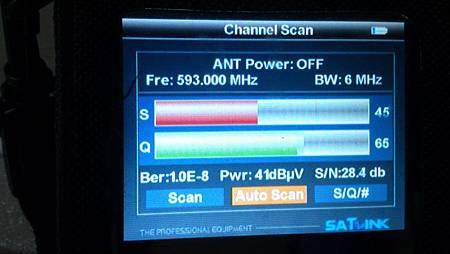

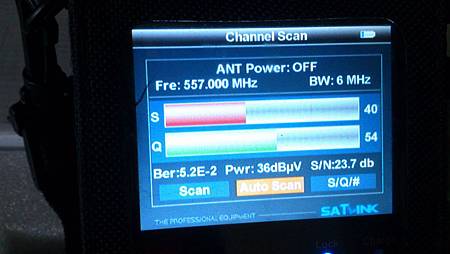

(誤碼率BER:5.2E-2 = 5.2/100)
誤碼率較低,電視訊號品質會提昇,電視收視會較穩定!
(誤碼率BER:1.0E-8 = 1/100000000)
由於種種原因,數位信號在傳輸過程中不可避免地會產生差錯。
例如在傳輸過程中,受到外界的干擾,
或在通信系統內部,由於各個組成部分的質量不夠理想,而使傳送的信號發生畸變等。
當受到的干擾或信號畸變,達到一定程度時,就會產生差錯。
什麼是差錯? 在數據通信中,如果發送的信號是“1”,而接收到的信號卻是“0”,
這就是“誤碼”,也就是發生了一個差錯。
誤碼率,是最常用的數據通信傳輸質量指標。
它表示數位系統傳輸質量的式是“在多少位數據中出現一位差錯”。
舉例來說,如果在一萬位數據中出現一位差錯,即誤碼率為萬分之一,即10E-4。(1/10000)
