台北市中山區大直花園社區，有鑑於數位化時代來臨，
社區管委會決定施作"共同天線數位化"工程，提供住戶更多元的收視服務。
此社區特別的地方是，當初社區在建設的時候，
梯間弱電箱 到 住家的線路已經有佈置兩條CABLE訊號線路！
所以社區的住戶若是要 "同時"收視 第四台 及 數位電視 皆可，
不用像其他社區一樣，只能選擇一種！
住戶除了收看一般的第四台外，還能同時收視數位電視，最優質的高畫質數位節目！
而在經過管委會討論，並多間廠商的服務比較後，
由於本公司的專業及服務比較符合社區的需求，
故決議讓本公司提供"數位化轉換服務"
本次施作的社區工程，為各棟訊號相連，共用一支共同天線，
故訊號調整較於各棟獨立天線的架構複雜，
需各棟訊號互相調整，才能收視到良好的數位訊號！
社區數位共同天線工程日誌：
社區於2012年5月25日，完成數位共同天線轉換！
社區於2012年11月22日，增加衛星頻道收視！
--------------------------------------------------------------------------------------------
為什麼要使用共同天線收視數位電視：
因為數位電視在訊號傳輸上，容易受外在地形及建築物遮蔽影響收訊品質，
所以必須在大樓頂樓使用 "室外型數位天線" 接收，
再經由 "主幹線" 及 "幹線用放大器"，傳輸數位電視訊號。
優點在於：除了收訊穩定，且不必每一戶一支數位天線，建置完後，
只需在分接點連接電視線，接上數位機上盒與電視機，
即可收視數位17台節目(包含2台HD節目)
--------------------------------------------------------------------------------------------
以下為實際安裝範例：
社區原有天線架構：
社區總共有四支梯，不過有二組天線，經過勘查後....
C棟 天線：是提供給三樓以上的社區住戶使用。
D棟 天線：是當初建商規劃給，一~二樓的 商場使用。
A、B兩棟：皆無天線。
D棟 - 這組天線是當初建商規劃，給一~二樓的 商場使用。
C棟 - 這組天線：才是提供給各棟 三樓以上的社區住戶使用。
A、B棟 - 兩棟 皆無天線。
--------------------------------------------------------------------------------------------
數位天線訊號：
數位天線訊號架設前後
經過建議，將原本使用多年的數位天線做更換，
安裝新的數位天線，增加使用年限，不用到時候天線壞了，又要再換一次！
新架設 - 數位天線近照
--------------------------------------------------------------------------------------------
社區原有電視系統：
社區的電視系統 位於 一樓的管理中心
有專屬的電視系統機櫃
使用的電視系統為 UHF 轉換 VHF 後，各個頻道各有一組輸出調整器，
可調整到每個訊號都輸出一樣數值，
以10年前的系統來說，算是一套品質很好，且很講究的系統！
(不過因為輸出為UHF頻中的 "類比訊號"，2012年6月底，就看不到訊號了！)
在經過建議後，決議將原有的類比系統停止，
一來可以省電，二來可以減少數位訊號的衰減！
而此社區由於頂樓的數位訊號接收較低，故使用二台放大器做訊號搭配調整
最後經過調整後，各棟的數位訊號，皆由此兩台放大器提供訊號放大，
其他棟的放大器，因為只能提供"類比訊號"放大，故拆下無使用了 (稍後會介紹)
主訊號 輸出源頭 以 分配器並聯的方式 傳輸到各棟的梯間！
--------------------------------------------------------------------------------------------
各棟梯間訊號調整：
原本各個梯間的放大器，因為只能提供"類比訊號"低頻寬的放大，故拆下不使用了！
拆下來的"類比放大器"
以型號來看，這個放大器只支援到 "350Mhz"
而數位電視訊號，最低533Mhz，是不符使用的！
--------------------------------------------------------------------------------------------
各棟梯間 - 數位電視 - 訊號測試：
A棟 - 梯間弱電箱 - 數位電視訊號測試
B棟 - 梯間弱電箱 - 數位電視訊號測試
C棟 - 梯間弱電箱 - 數位電視訊號測試
D棟 - 梯間弱電箱 - 數位電視訊號測試
--------------------------------------------------------------------------------------------
汰換下來的舊有設備：
原有的數位天線 及 類比放大器
--------------------------------------------------------------------------------------------
共同天線增加衛星頻道：
2012年11月22日，社區管委會為提供住戶更多收視選擇，
委託本公司增加小耳朵衛星天線 及 數位壓縮設備，增加收視衛星電視節目。
新增加的衛星天線小耳朵，增加收視衛星電視訊號！
社區天線 遠照
數位壓縮設備 調整設定中
將數位壓縮設備訊號調整後 與 數位天線訊號 做混頻！
因之前的類比天線設備已無使用將其拆除，目前機櫃只放數位壓縮設備。
數位壓縮設備近照
於梯間 測試數位電視訊號
使用一般HD數位機上盒，可以掃描到26個頻道！
中視 - 數位訊號 強度 與 品質
公視 - 數位訊號 強度 與 品質
民視 - 數位訊號 強度 與 品質
公視HD - 數位訊號 強度 與 品質
台視 - 數位訊號 強度 與 品質
華視 - 數位訊號 強度 與 品質
新增加衛星頻道 - 數位訊號 強度 與 品質
--------------------------------------------------------------------------------------------
新增加的衛星電視頻道：
CCTV-4
北京衛視
江蘇衛視
湖南衛視
海峽衛視

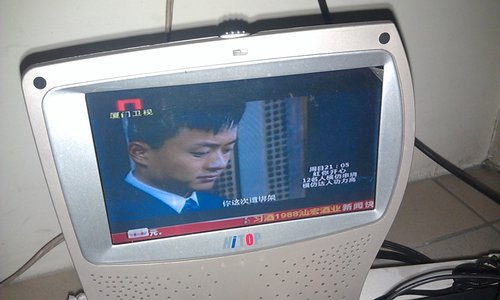

廈門衛視
頻道增加後，使用一般數位機上盒即可收視！
1~20台為 "台灣-無線數位-電視頻道"
21~26台為 "新增加-衛星-電視頻道"
