工程項目說明：
透天厝 第四台 與 無線數位電視 整棟電視訊號 整合工程
(1)樓梯間 - 公共訊號配置
(2)各電視接點 - 頻道設定 / 訊號檢測

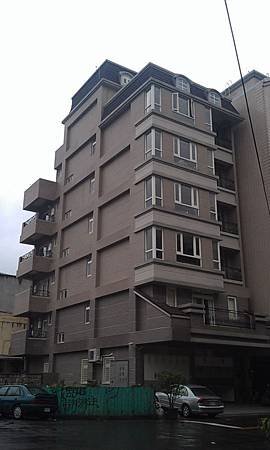

鶯歌透天 - 各電視訊號規劃一覽：

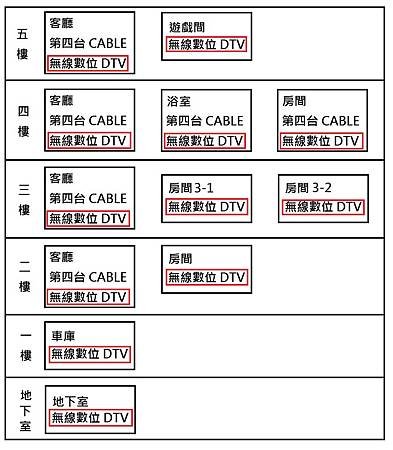

鶯歌透天厝 - 各樓層各電視接點/訊號 - 規劃完成圖
注意事項：

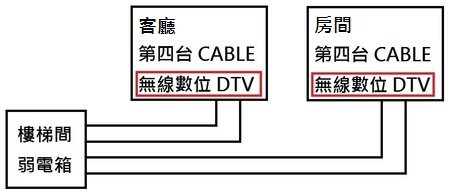

(1)必須先委由裝潢水電，事先配置 各電視收視點線路 至 各樓層弱電箱。
(2)第四台 與 無線數位電視 頻率重疊，無法混頻，線路必須分開配置。
例：客廳 如果要切換收看 第四台/無線數位電視，就必須配置兩條電視線 到 該樓層弱電箱
房間 如果要切換收看 第四台/無線數位電視，就必須配置兩條電視線 到 該樓層弱電箱
註：如果客廳 跟 房間，都要看第四台或無線數位，到弱電箱等於有四條電視線。
其他建議：

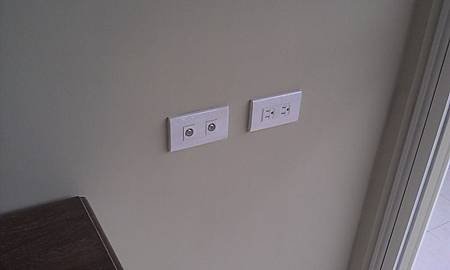

可事先請水電或裝潢，將各電視接點的電視壁孔插座 安裝完成，
可減少訊號整合 之 施工時間。
------------------------------------------------------------------------------------------------------

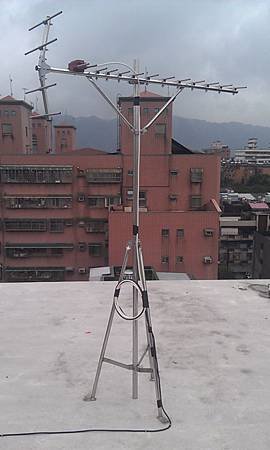

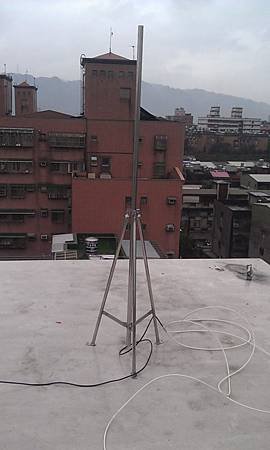

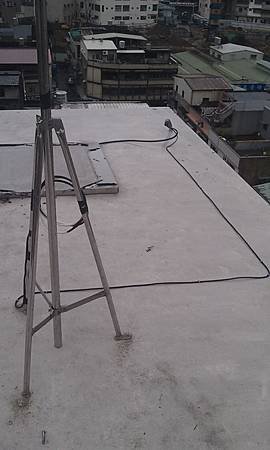

頂樓 - 數位天線架設過程：

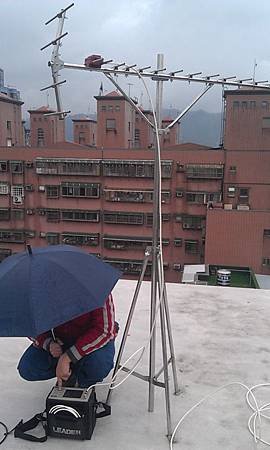

頂樓數位天線 - 訊號調整中
頂樓數位天線 - 訊號調整完成

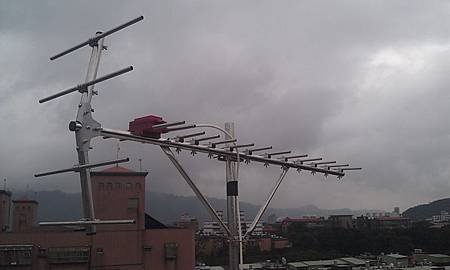

數位天線 - 近照

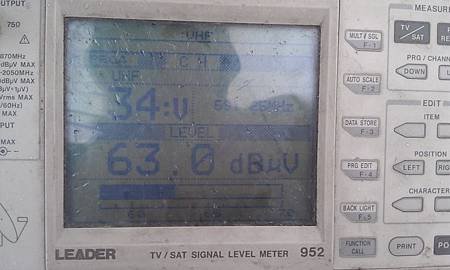

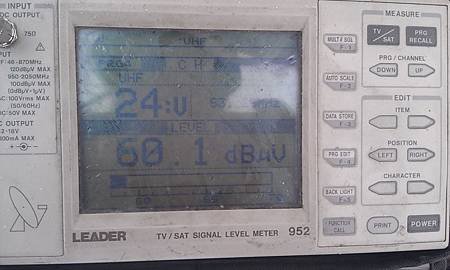

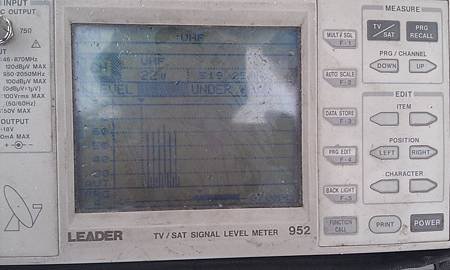

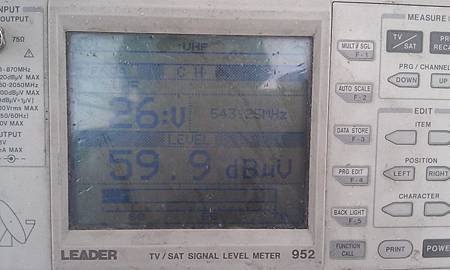

數位電視訊號 - 頻譜
中視數位訊號 - 533Mhz
公視數位訊號 - 545Mhz
民視數位訊號 - 557Mhz
公視HD數位訊號 - 569Mhz
台視數位訊號 - 581Mhz
華視數位訊號 - 593Mhz
------------------------------------------------------------------------------------------------------

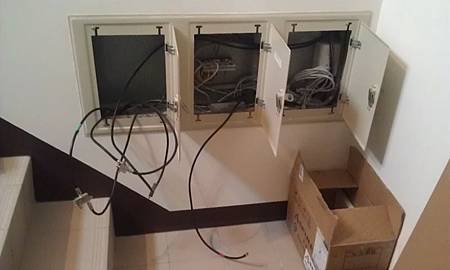

各樓層 - 公共訊號幹線 - 訊號整合前後：

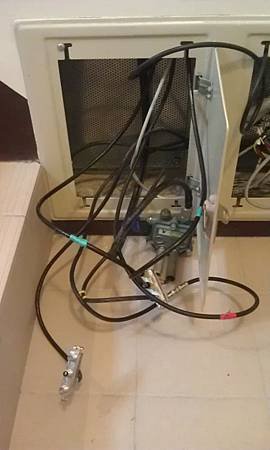

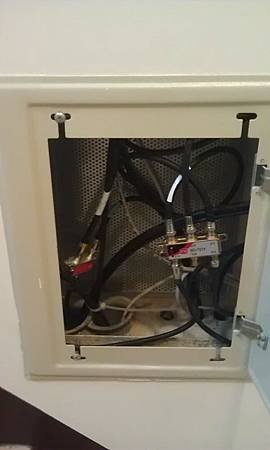

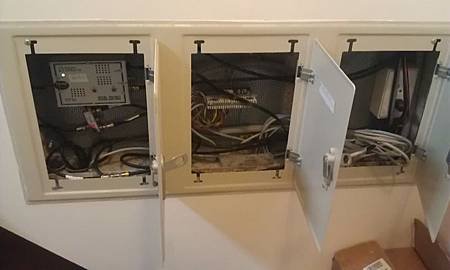

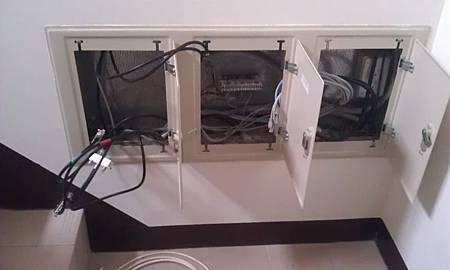

五樓弱電箱 - 整合前後 (左側加裝一台放大器)

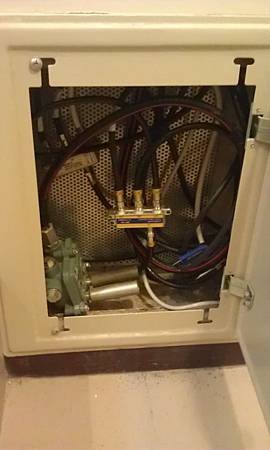

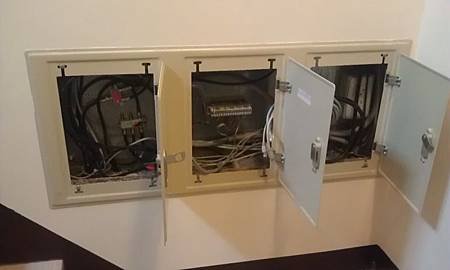

四樓弱電箱 - 整合前後
三樓弱電箱 - 整合前後
二樓弱電箱 - 整合前後
------------------------------------------------------------------------------------------------------

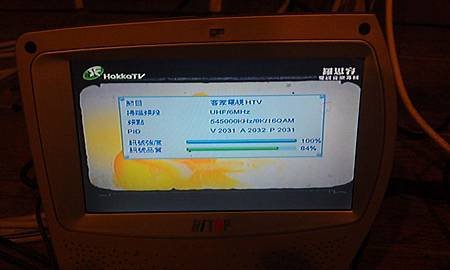

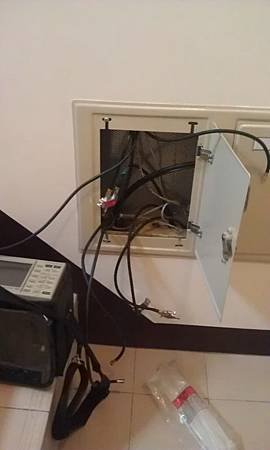

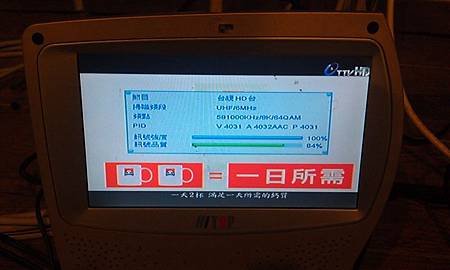

數位電視 - 訊號檢測 (最前端/最末端)：

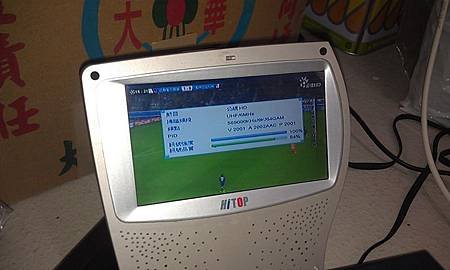

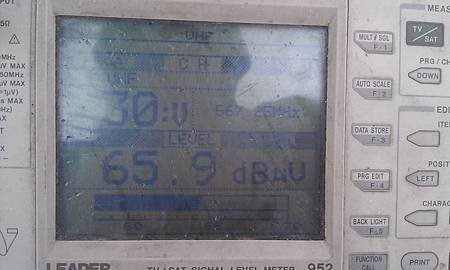

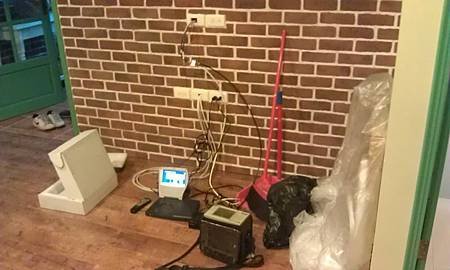

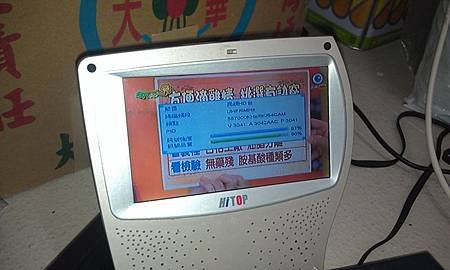

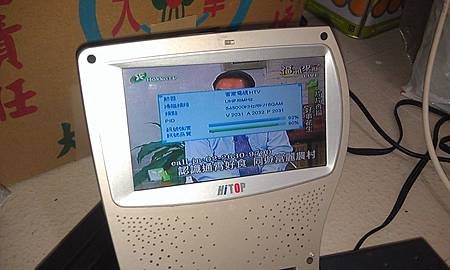

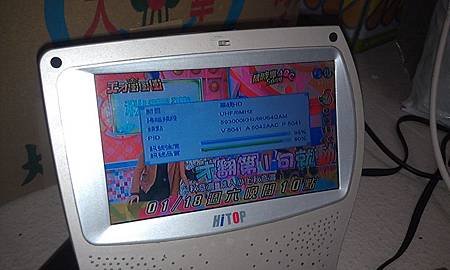

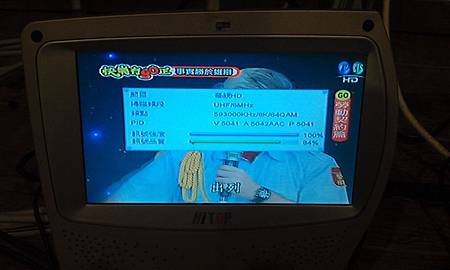

五樓 客廳 - 數位電視訊號檢測 (數位天線 - 最前端訊號)

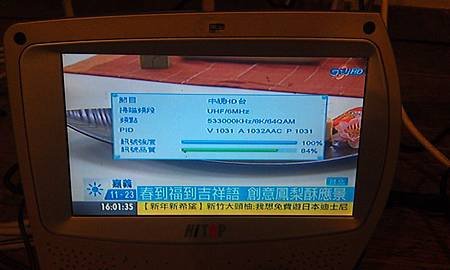

中視- 數位電視訊號 (強度/品質)
公視- 數位電視訊號 (強度/品質)

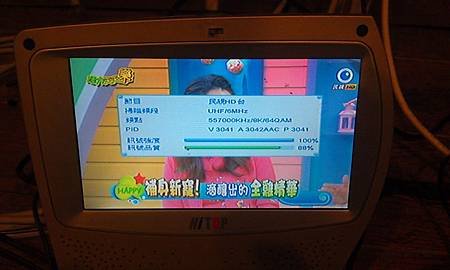

民視- 數位電視訊號 (強度/品質)

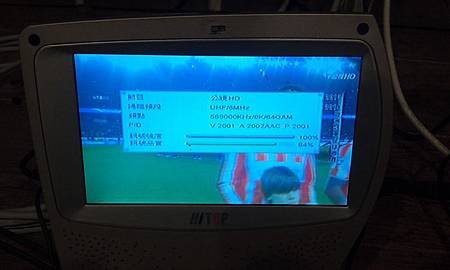

公視HD- 數位電視訊號 (強度/品質)
台視- 數位電視訊號 (強度/品質)
華視- 數位電視訊號 (強度/品質)

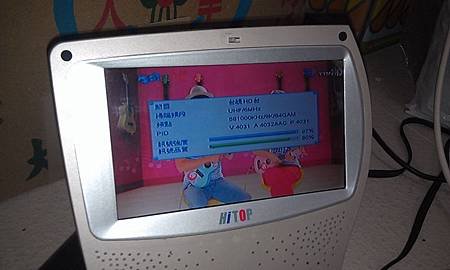

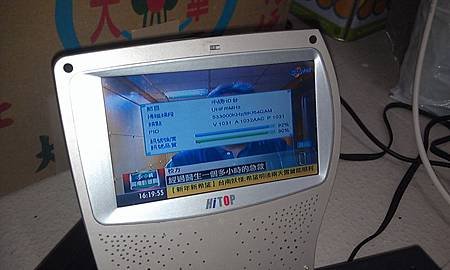

地下室 - 數位電視訊號檢測 (數位天線 - 最末端訊號)
中視- 數位電視訊號 (強度/品質)
公視- 數位電視訊號 (強度/品質)
民視- 數位電視訊號 (強度/品質)
公視HD- 數位電視訊號 (強度/品質)
台視- 數位電視訊號 (強度/品質)
華視- 數位電視訊號 (強度/品質)
------------------------------------------------------------------------------------------------------
現有電視機 - 頻道設定/訊號檢測：

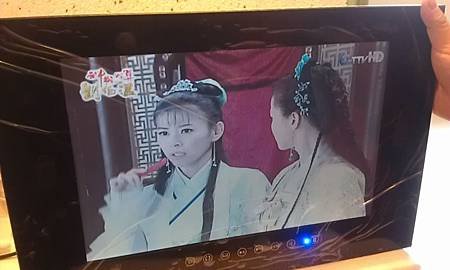

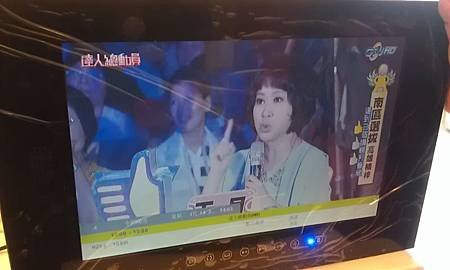

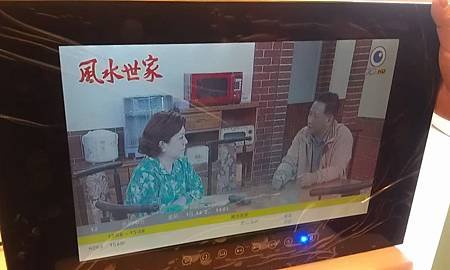

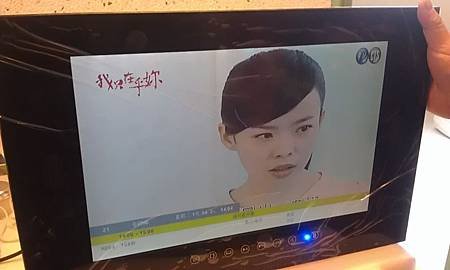

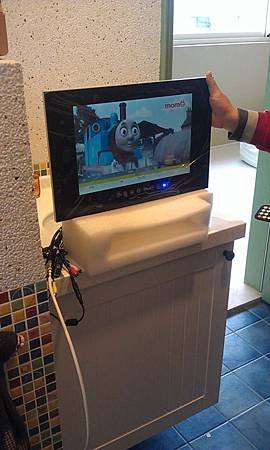

四樓 - 浴室防水電視 - 頻道設定/訊號檢測

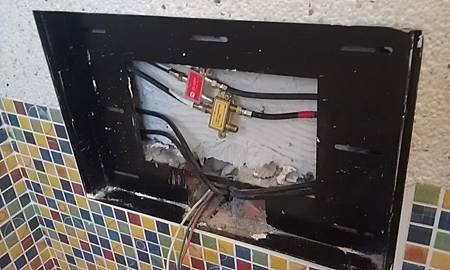

之後電視，會塞到這個電視架中

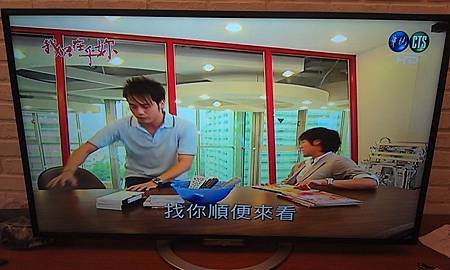

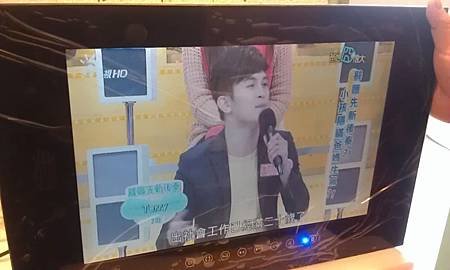

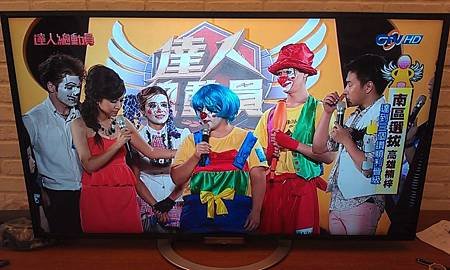

第四台 - 電視畫面

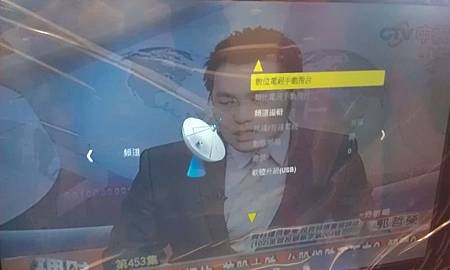

掃描數位電視的選項

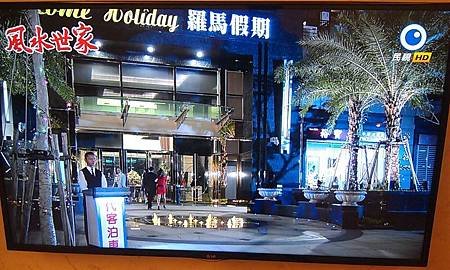

中視HD
民視HD
公視HD

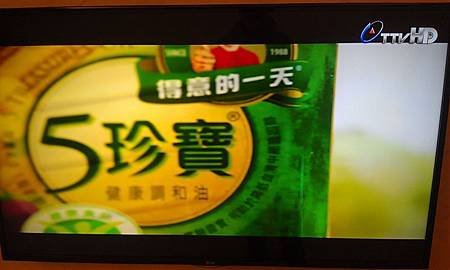

台視HD
華視HD

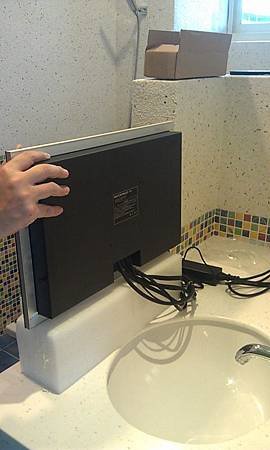

浴室 - 防水電視 -背面

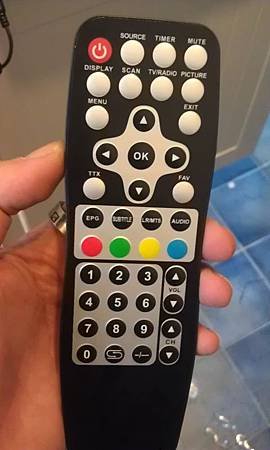

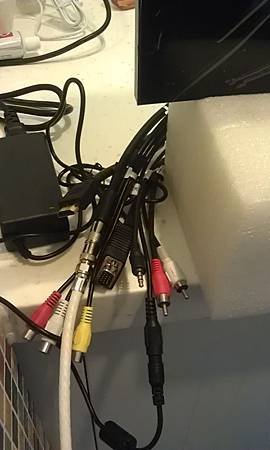

浴室 - 防水電視 - 接頭/搖控器

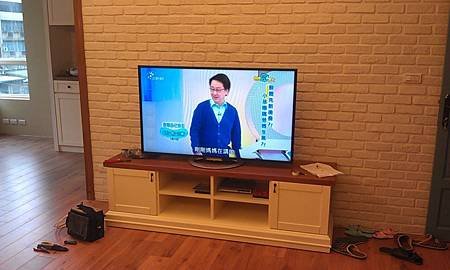

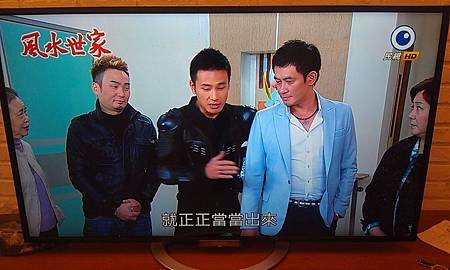

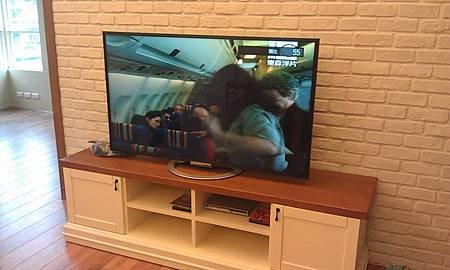

三樓 - 客廳電視 - 頻道設定/訊號檢測

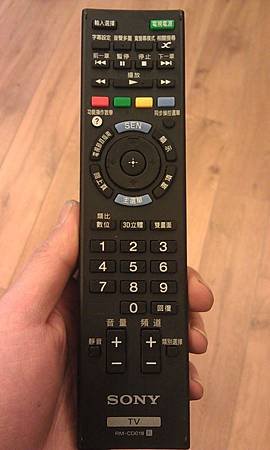

SONY - 電視機 - 搖控器

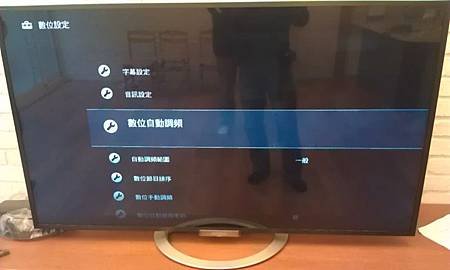

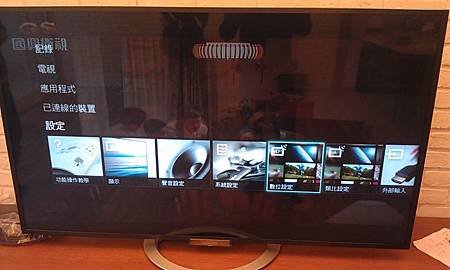

主選單 - 設定 - 數位設定

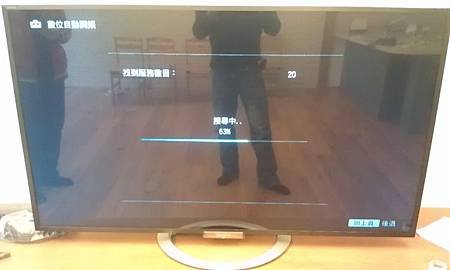

選擇 數位自動調頻
已掃描到20個無線數位頻道
中視HD
民視HD
公視HD
台視HD
華視HD
可直接切換收看，第四台 或無線數位電視

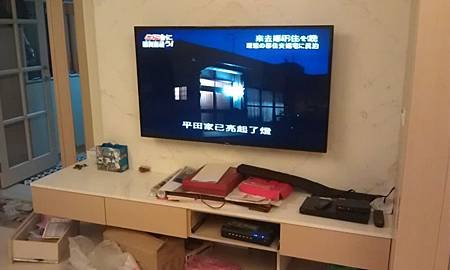

二樓 - 客廳電視 - 頻道設定/訊號檢測

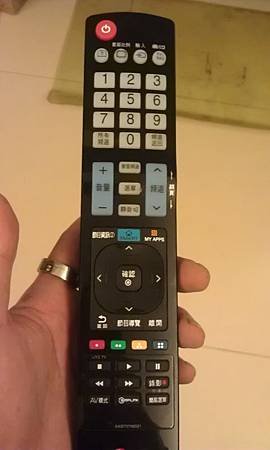

LG - 電視機 - 搖控器

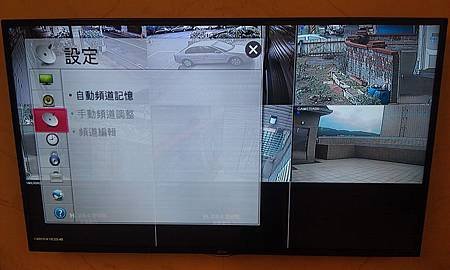

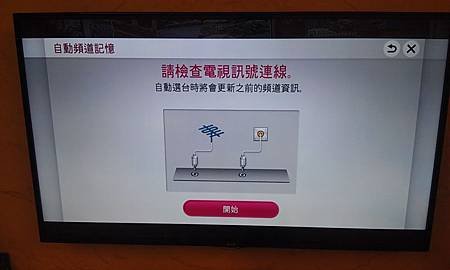

選單 - 設定 - 自動頻道記憶

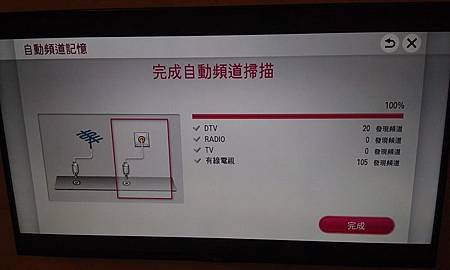

已掃描到 有線電視 及 無線數位電視 頻道
中視HD
民視HD

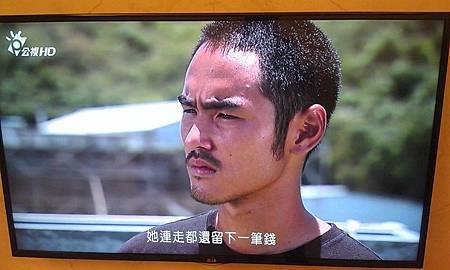

公視HD
台視HD

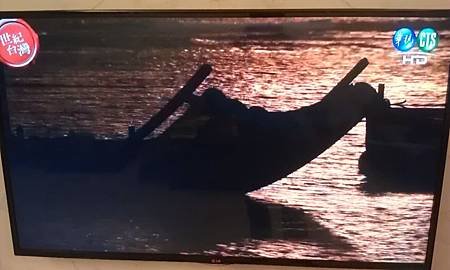

華視HD

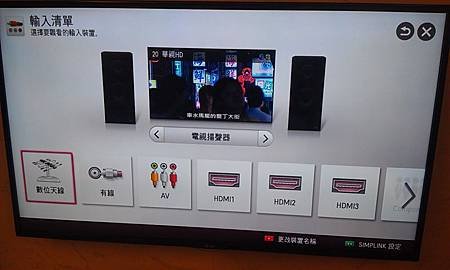

可到 輸入清單中，切換要收看 無線數位電視 或 有線電視

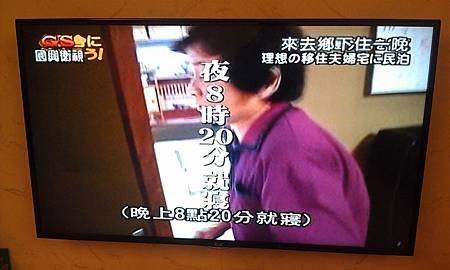

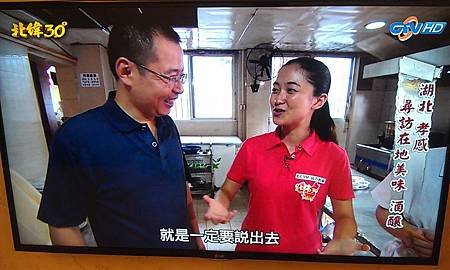

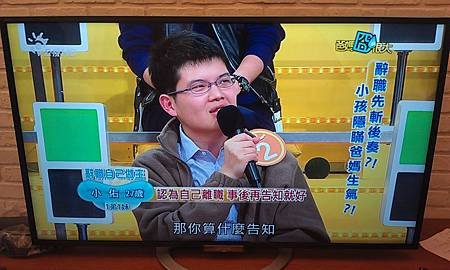

第四台 - 電視畫面
