宜蘭縣礁溪鄉，礁溪別府社區，
社區住戶收視電視，原本是由管委會，使用管委會經費，
統一繳交第四台節目費用，提供住戶收視第四台。
因近日，第四台即將數位化，
第四台收視費用，將大幅調漲，不過因調漲的費用過高，
社區管委會決議，第四台費用調漲後，費用需由住戶自行付費，
由於社區住戶，多是屬於休閒渡假，偶而假日才會回來社區。
將近80~90％的住戶，不是長住在社區內，
所以電視頻道的需求不是很高，只需要有基本的電視頻道收視即可。
為了維護沒有收看第四台住戶的，收視電視權益，
管委會決議架設數位共同天線為公共設施，提供給不想收視第四台的住戶收視。
經過社區管委會評估後，除了數位電視20個頻道外，另外增加衛星電視9個頻道，
社區住戶如不收看第四台，轉收視社區的共同天線，總共可收視29個電視頻道。
各家無線電視都已放送HD數位電視節目
(包含台視HD/中視HD/華視HD/民視四季台HD/公視HD)
(截至目前為止，數位電視已經有20個節目頻道，裡面包含5台HD電視節目)
完工後住戶只需準備 "新型電視"，或 "舊電視加數位機上盒"，
即可享有"訊號穩定" 及 "畫質清晰"的高畫質數位電視節目。
--------------------------------------------------------------------------------------------------------
為什麼要使用共同天線收視數位電視：
因為數位電視在訊號傳輸上，容易受外在地形及建築物遮蔽影響收訊品質，
所以必須在大樓頂樓使用 "室外型數位天線" 共用接收，透過"共用纜線"傳送給住戶收視。
優點在於：除了收訊穩定，且不必每一戶一支數位天線，
建置完後，只需在在家中連接電視線，接上數位機上盒與電視機，
即可收視訊號穩定、畫質清晰的電視節目！
----------------------------------------------------------------------------------------------------------
社區原有架構-現場勘查：
社區-A棟梯
社區-B棟梯
社區-A棟梯
社區-B棟梯
社區-走廊
社區-原有類比設備
社區-梯間弱電箱
社區-梯間弱電箱1-原有線路已被拆光
社區-梯間弱電箱2-原有線路已被拆光
社區-梯間弱電箱3-原有線路已不勘用
社區-梯間弱電箱4-原有線路已不勘用
----------------------------------------------------------------------------------------------------------
數位天線/衛星天線架設過程：
社區-原有天線
準備架設
138KU衛星-訊號架設
138KU衛星-訊號強度-1238Mhz
138KU衛星-訊號頻譜
105.5KU衛星-訊號架設
105.5KU衛星-訊號頻譜
105.5KU衛星-訊號強度-1235Mhz
105.5KU衛星-訊號強度-1340Mhz
UHF數位-訊號架設
UHF數位-訊號頻譜
UHF數位-訊號強度-中視-533Mhz
UHF數位-訊號強度-公視-545Mhz
UHF數位-訊號強度-民視-557Mhz
UHF數位-訊號強度-公視HD-569Mhz
UHF數位-訊號強度-台視-581Mhz
UHF數位-訊號強度-華視-593Mhz
左圖：衛星天線-架設完成照片
右圖：數位天線-架設完成照片
左圖：138K衛星天線-架設完成照片
右圖：105.5KU衛星天線-架設完成照片
不銹鋼數位天線-架設完成照片
頂樓天線架設完成照-1
頂樓天線架設完成照-2
----------------------------------------------------------------------------------------------------------
機房端訊號整合-架設過程：
左圖：原有類比設備
右圖：原有設備拆除，主幹線路訊號佈置完成
左圖：機房設備一覽
右圖：衛星轉換數位設備 及 專業型放大器
衛星轉換數位設備 近照
專業型放大器 近照
機房端訊號-測試點
機房端訊號-測試點-訊號頻譜
舊有類比設備拆除
----------------------------------------------------------------------------------------------------------
主幹線路佈置：
主幹線路佈置，使用專業型放大器，訊號放大40dB，訊號穩定！
主幹線路佈置，使用分岐分配器，採多迴路化施工，訊號穩定！
主幹線路佈置，使用專用線材(訊號衰減低)，訊號穩定！
主幹線路佈置中-兩棟訊號串聯
主幹線路佈置完成-1
主幹線路佈置完成-2
主幹線路佈置完成-3
主幹線路佈置完成-4
主幹線路佈置完成-5
主幹線路佈置完成-6
----------------------------------------------------------------------------------------------------------
樓層訊號-調校中：
樓層訊號調整中
樓層訊號-訊號頻譜-八分配器輸出值
樓層訊號-訊號強度/品質-中視-533Mhz
樓層訊號-訊號強度/品質-公視-545Mhz
樓層訊號-訊號強度/品質-民視-557Mhz
樓層訊號-訊號強度/品質-公視HD-569Mhz
樓層訊號-訊號強度/品質-台視-581Mhz
樓層訊號-訊號強度/品質-華視-593Mhz
樓層訊號-訊號強度/品質-105.5KU衛星-605Mhz
樓層訊號-訊號強度/品質-138KU衛星-617Mhz

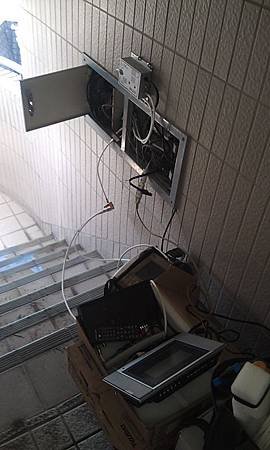

樓層弱電箱-訊號架設完成
樓層弱電箱-專業型放大器
左圖：A棟樓層弱電箱-訊號架設完成
右圖：B棟樓層弱電箱-訊號架設完成
樓層弱電箱-A棟訊號末端-訊號頻譜
樓層弱電箱-B棟訊號末端-訊號頻譜
----------------------------------------------------------------------------------------------------------
住戶端訊號測試驗收-住戶A：
住戶端訊號測試驗收
使用的是，東元TECO液晶電視機
輸入端只有一個，所以是沒有內建數位電視功能的液晶電視。
收視數位電視，必須加裝數位機上盒。
數位機上盒，測試訊號。
社區住戶，總共可收視29個電視頻道。
住戶端訊號-訊號強度/品質-中視-533Mhz
住戶端訊號-訊號強度/品質-公視-545Mhz
住戶端訊號-訊號強度/品質-民視-557Mhz
住戶端訊號-訊號強度/品質-公視HD-569Mhz
住戶端訊號-訊號強度/品質-台視-581Mhz
住戶端訊號-訊號強度/品質-華視-593Mhz
住戶端訊號-訊號強度/品質-105.5KU衛星-605Mhz
住戶端訊號-訊號強度/品質-138KU衛星-617Mhz
中視HD
民視四季台HD
公視HD
台視HD
華視HD

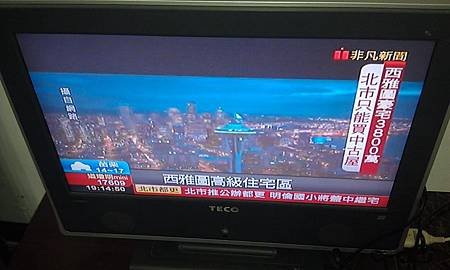

非凡新聞
壹新聞
年代新聞
央視CCTV-4
北京衛視
江蘇衛視
湖南衛視
海峽衛視
廈門衛視
住戶A-住戶端訊號測試完成！
----------------------------------------------------------------------------------------------------------
住戶端訊號測試驗收-住戶B：
住戶端訊號測試驗收
使用的一樣是，東元TECO液晶電視機
輸入端有兩個，所以是有內建數位電視功能的液晶電視。
收視數位電視，不用加裝數位機上盒，即可收視。
左圖：原本收視 有線電視(第四台)時，要接在類比天線輸入。
右圖：轉收視 數位電視(共同天線)時，要接在數位天線輸入。
電視機的搖控器，要按搖控器的TV鍵，轉到數位電視功能。
頻道掃描設定，點選搖控器上面"目錄鍵"，進到設定功能表內
選到"電視"功能表
點選"自動頻道搜尋"
頻道掃描完成，即可收視數位電視。
中視HD
民視四季台HD
公視HD
台視HD
華視HD
非凡新聞
壹新聞
年代新聞
央視CCTV-4
北京衛視
江蘇衛視
湖南衛視
海峽衛視
廈門衛視
住戶B-住戶端訊號測試完成！
